HIWIN上银 FDV 上银kk系列丝杆模组
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母插管突出型FDV
- 类型:
- 属性: HIWIN上银 FDV 上银kk系列丝杆模组，-HIWIN上银 FDV 上银kk系列丝杆模组-HIWIN上银 FDV 上银R5012丝杆配多大轴承 上银滚珠丝杆是一种先进的机械传动装置，能够实现高精度、高速度的线性运动。它采用了滚珠与丝杆的配合，使得传动过程的摩擦阻力大大降低，提高了运动的效率。上银滚珠丝杆具有结构简单、运动平稳、噪音低等优点，在工业自动化领域得到了广泛的应用。 凭借精密的制造工艺和优质的材料，上银滚珠丝杆具有极高的耐磨性和耐腐蚀性。它的滚珠丝杆由优质的铬钢制成，表面经过-HIWIN上银 FDV 上银kk系列丝杆模组--HIWIN上银 FDV 上银kk系列丝杆模组-

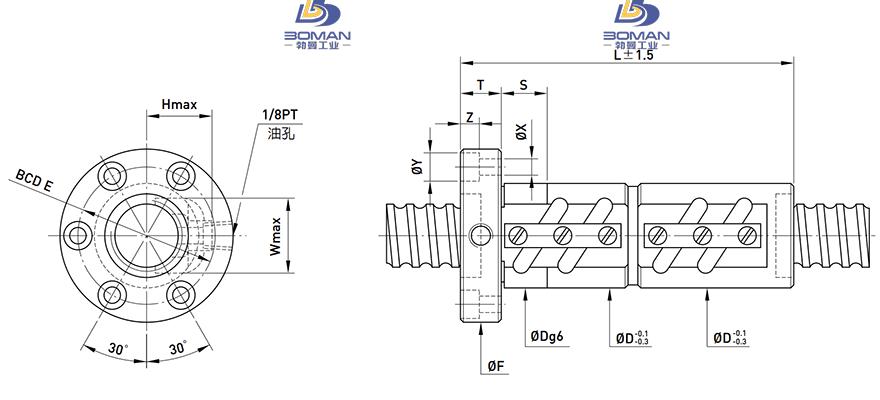

HIWIN上银 FDV 上银kk系列丝杆模组 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 6 |
|
| 丝杠轴底径 | 16.744 |
|
| 滚珠节圆直径 | 20.8 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | ||
| 螺母直径 | 36 |
|
| 法兰直径 | 60 |
|
| 螺母长度 | 104 |
|
| 螺母安装 | PCD | 47 |
| 额定动负载 | CaN | 1512 |
| 额定静负载 | C0aN | 3041 |
| 有效圈数 | 3.5x1 |
|
| 法兰盘宽度 | 12 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 55 |
HIWIN上银 FDV 上银kk系列丝杆模组此型号部分数据来源于HIWIN上银 2R16-16S2-DFSH-584-671-0.018 上银滚珠丝杆等级
